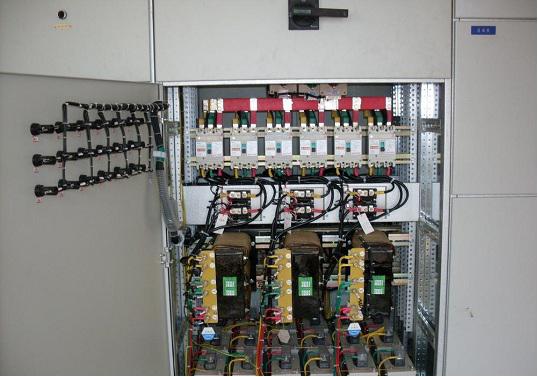

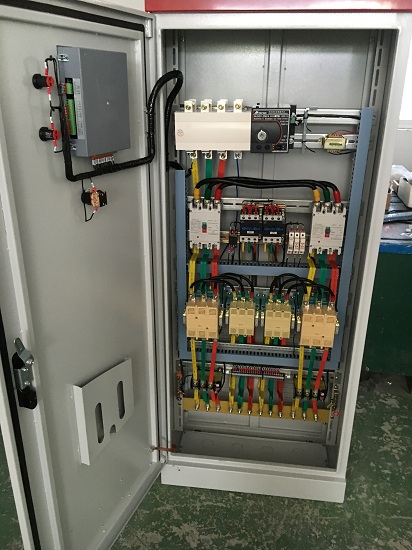

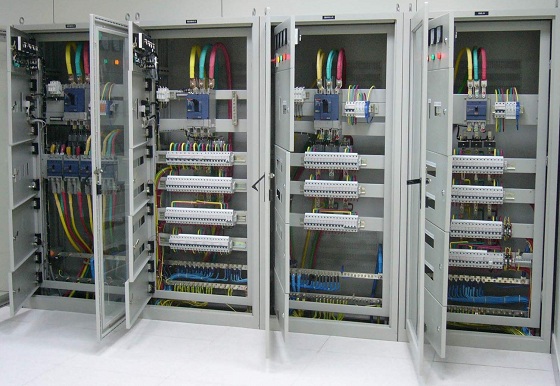

母線是用于配電柜內、外電器間的連接，它與導線不同，大多為裸露，不加絕緣層。母線采用矩形或圈管形，常用金屬板材或管材，最常用的是鋁(盡可能不用銅)。由電流決定母線尺寸。由于電壓不同，間距及絕緣要求不同，又分高壓母線和低壓母線。
母線固定在絕緣子上。其終端通常用螺栓固定，為了補償溫度變化和加工誤差，母線上加工出長形槽孔在中間支承部分常用夾板或卡板固定，可免去在母線上打孔，但卡板不太牢固容易發出母線振動的聲音。夾板不得形成磁回路，避免鐵損。母線與母線連接時，應該使用相同材質。如果銅鋁相接，要采取銅鋁過渡板。如無過渡板，應該用薄銅皮鍍錫后，墊在銅母線與鋁母線之間，以免銅鋁發生電腐蝕，造成接觸不良，接頭發熱。在25℃室溫時母線接頭的允許溫度為70 ℃。母線鍍錫的接頭溫度容許85℃，有銀搜蓋層的接頭允許溫度95℃。如采用閃光焊接的接頭，允許溫度達到100℃利用紅外線測溫儀HWE型，在測距1--5米左右m量溫度。母線與母線的連接一般采用螺栓連接時，鉆孔直徑按母線寬度決定一般為:母線120mm以上孔φ19; 60-100mm/孔φ17, 60/φ13，40/φ11，20/φ7。鉆成四孔時，孔中心間距離為寬度的一半，孔中心到邊的距離為寬度的1/4，打孔用鉆?；騽澗€(xiàn)加工，應該保證互換性。鉆孔后務必修光毛刺。連接前，應用油壓平整機消除隆起，保證接觸面平直。消除皺折和氧化膜，并使表面略呈粗糙。在接觸面上，涂中性凡士林。螺性?xún)蓚葢绣冧\平墊圈，在螺母側有鍍鋅或法蘭彈簧墊圈。螺栓壓力應適度，即彈簧墊圈受力壓平即可。接觸太松，接觸電阻明顯增大，若過緊則平墊圈下的母線部分與其它部分承受壓力相差太大，受熱后母線接觸部分變形反而增大接觸電阻。
母線長度超過20m或母線穿過建筑物的伸縮縫處，為了補償母線由于工作和環境溫度變化而產生的變化，應在母線兩段中間接入母線伸縮節。伸縮節由0.2---0.5mm厚的銅片或鋁片族合后與板材焊接而成。伸縮節中間部分成90°，使得長度可以伸縮。伸縮節型號為SHB2-100x 8，后面數字表示母線尺寸。母線尺寸為寬度x厚度，常用的有50X5, 60X6, 80X 6或80x 8, 100X8, 100 X 10, 120X8. 120 X 10, 120X12等-支柱絕緣子距離應不大于1200mm。母線較長，作母線橋的分支時，支架距離過大可以加母線拉緊裝置，利用拉緊絕緣子，將一母線與拉線絕緣。當配電柜為雙列時，兩列之間的母線應由·母線橋連結。母線橋用角鐵制成，跨接在兩列配電柜頂架之間，』向上拱起，形狀如橋。角鐵上設絕緣子，母線裝在絕緣子上。為了安全起見，角鐵下方應設石棉板或護網。
低壓母線穿墻常見于變壓器室與低壓配電室之間。在隔墻、上預留300X800方孔，母線上、下部為絕緣板，在母線安裝后夾住母線。在母線上加纏三層絕緣帶。高壓母線穿墻最常用于架空線與高壓變電室的聯絡(luò )。利用穿墻套管CWL- 10/400.C表示穿墻套管，W表示戶外·(戶內不表示)，L表示鋁芯，(銅芯不表示)，10表示1okV, 400表示額定電流。生產有由200、 3000A的規格，將穿墻套管直接固定在墻上或裝在穿墻板(金屬框架)上。安裝時注意量外一端稍低，免得雨水倒流人戶。穿墻板通常必須接地。作外觀和絕緣檢查，用2500V兆歐表檢查時，絕緣值大于1000MQ,注意安裝時，不使套管受方過大，防止破裂。
一母線排列除了特殊設計外，應按照A、B、C相序來排列，規定：母線為引卞線時由左而右為A、 B、C三相。打開配電框門可以看出，左方為A相，右方為C相。母線水平致設時由遠而近為A、 B、 C三相，所以倚墻開關柜頂部的母線朝屏面的一根為C相。而靠墻母線在墻面橫向走線，即垂直布置時由上而下分別為A、 B、 C三相。直流正負極技同樣規律，由左而右，由內而外，由上而下，最后為中性線。
母線裝配后應涂漆。刷漆時，各面都要涂上，但連接部分和距連接部分10mm以?xún)炔煌?。三相交流母線A相為黃色，B相為綠色，C相為紅色。單相交流母線，除相色外，中性線為淡藍色，接地中性線為黃/綠雙色(每利；色寬15- 10 0m m.，交替標注)，正極為棕色，負極為藍色，中線為淡藍色。
